LiFePO4

Unigolyn LiFePO4 mae gan gelloedd foltedd enwol o tua 3.2V neu 3.3V. Rydym yn defnyddio celloedd lluosog mewn cyfres (4 fel arfer) i lunio pecyn batri ffosffad haearn lithiwm.

• Mae defnyddio pedair cell ffosffad haearn lithiwm mewn cyfres, yn rhoi pecyn oddeutu ~ 12.8-14.2 folt inni pan fydd yn llawn. Dyma'r peth agosaf rydyn ni'n mynd i ddod o hyd iddo i batri asid plwm neu CCB traddodiadol.
• Mae gan gelloedd ffosffad haearn lithiwm fwy o ddwysedd celloedd nag asid plwm, ar ffracsiwn o'r pwysau.
• Mae gan gelloedd ffosffad haearn lithiwm lai o ddwysedd celloedd nag ïon lithiwm. Mae hyn yn eu gwneud yn llai cyfnewidiol, yn fwy diogel i'w defnyddio, ac yn cynnig pecyn un CCB yn lle un i un bron.
• Er mwyn cyrraedd yr un dwysedd â chelloedd lithiwm-ion, mae angen i ni bentyrru celloedd ffosffad haearn lithiwm yn gyfochrog i gynyddu eu gallu. Felly bydd pecynnau batri ffosffad haearn lithiwm gyda'r un cynhwysedd â chell ïon lithiwm, yn fwy, gan fod angen mwy o gelloedd yn gyfochrog i gyflawni'r un cynhwysedd.
• Gellir defnyddio celloedd ffosffad haearn lithiwm mewn amgylcheddau tymheredd uchel, lle na ddylid byth defnyddio celloedd ïon lithiwm uwchlaw +60 Celsius.
• Amcangyfrifir oes nodweddiadol batri ffosffad haearn Lithiwm yw cylchoedd gwefr 1500-2000 am hyd at 10 mlynedd.
• Yn nodweddiadol bydd pecyn ffosffad haearn lithiwm yn dal ei wefr am 350 diwrnod.
• mae gan gelloedd ffosffad haearn lithiwm bedair gwaith (4x) cynhwysedd batris asid plwm.

Lithiwm-ion

Unigolyn Lithiwm-ion fel rheol mae gan gelloedd foltedd enwol o 3.6V neu 3.7 folt. Rydym yn defnyddio celloedd lluosog mewn cyfres (3 fel arfer) i ffurfio pecyn batri ïon lithiwm ~ 12 folt.

• I ddefnyddio celloedd lithiwm-ion ar gyfer banc pŵer 12v, rydyn ni'n eu gosod 3 mewn cyfres i gael pecyn 12.6 folt. Dyma'r agosaf y gallwn ei gyrraedd at foltedd enwol batri asid plwm wedi'i selio, gan ddefnyddio celloedd ïon lithiwm
• Mae gan gelloedd ïon lithiwm ddwysedd celloedd uwch na ffosffad haearn lithiwm y buom yn siarad amdano uchod. Mae hyn yn golygu ein bod yn defnyddio llai ohonynt ar gyfer y gallu a ddymunir. Daw dwysedd celloedd uwch ar ddrud anwadalrwydd mwy.
• Yn yr un modd â ffosffad haearn lithiwm, gallwn hefyd bentyrru celloedd lithiwm-ion yn gyfochrog i gynyddu cynhwysedd ein pecynnau.
• Oes amcangyfrifedig nodweddiadol batri Ion Lithiwm yw dwy i dair blynedd neu 300 i 500 o gylchoedd gwefru.
• Yn nodweddiadol, bydd pecyn Lithiwm-Ion yn dal ei dâl am 300 diwrnod.

Foltedd Pecyn

Byddaf yn ychwanegu'r adran hon yn seiliedig ar adborth gan un o'n dilynwyr Facebook.
Y rheswm rydyn ni'n defnyddio 3 cell mewn cyfres ar gyfer pecynnau batri lithiwm-ion yw'r foltedd. Mae gan becyn ïon lithiwm 4S foltedd rhy uchel (~ 16.8v) pan fydd yn llawn. Mewn cyferbyniad mae rhai radios sy'n gofyn am fwy o foltedd nag y gall ochr isel pecyn lithiwm-ion 3s eu darparu ar ddiwedd ei gromlin foltedd. Os ydym yn dal i fod eisiau defnyddio pecyn ïon lithiwm 4S, mae angen i ni integreiddio rheolydd DC DC, i reoli allbwn foltedd. Neu, fel y cyfeiriais ato yn yr ail baragraff, gallwn hefyd ddefnyddio celloedd ffosffad haearn lithiwm, sydd â 14.2-14.4v wedi'u gwefru'n llawn. Mae hyn yn berffaith iawn i'r mwyafrif o radios, ond darllenwch y gofynion foltedd ar gyfer eich radio.

Codi tâl

mae gwefru ffosffad haearn lithiwm + celloedd ïon lithiwm yn debyg iawn. Mae'r ddau yn defnyddio foltedd cyson-gyfredol ac yna foltedd cyson ar gyfer gwefru. Os ydym yn siarad am un o'r pecynnau batri DIY o'r sianel, mae gwefru solar neu bwrdd gwaith fel arfer yn cael ei wneud gan ddau ddarn o gêr.

• Yn gyntaf mae gennym y foltedd a'r ffynhonnell gyfredol. Gall hwn fod yn fwch addasadwy, neu'n banel solar er enghraifft.
• Nesaf mae gennym y rheolwr tâl. Mae hyn yn rheoleiddio'r foltedd a'r cerrynt sy'n dod allan o'n foltedd / ffynhonnell gyfredol, gan fwydo'r BMS.
• Yn olaf, mae'r BMS yn anfon y foltedd rheoledig i'r pecyn. Mae hefyd yn gwaedu foltedd o gelloedd sydd â foltedd uwch na'r lleill. Mae hyn yn rhoi cyfle i'r lleill ddal i fyny. Er gwaethaf yr hyn y mae Bioenno yn ei ddweud, peidiwch byth â chysylltu ffynhonnell heb ei reoleiddio â'ch batri (BMS ai peidio!).

Tywydd oer

Yn yr un modd â phob batris, mae'r oerfel yn effeithio ar y gallu i wefru celloedd ïon lithiwm neu ffosffad haearn lithiwm. Felly mae angen i ni wneud rhywbeth i sicrhau nad yw'r batri yn disgyn o dan y rhewbwynt. Codi tâl batri yw un o'r rhesymau pam fy mod i'n defnyddio lloches yn ystod tywydd oer. Mae'n gymharol hawdd cadw'r tymheredd y tu mewn i'r lloches uwchben y rhewbwynt, tra bod eich pŵer solar neu generadur yn aros y tu allan i'r babell. Un tric a ddefnyddir i gadw'r celloedd hyn uwchlaw rhewi, yw eu cadw a'r offer radio, y tu mewn i gae. Mae pob radios yn gwneud gwres, felly gan gyfyngu (i ryw raddau) awyru, bydd gwres o'r radio yn cynhesu'r gofod o amgylch y batri yn sylweddol. Tric arall yw defnyddio cynheswyr dwylo cemegol ger neu y tu mewn i adran y batri. Y pwynt yw defnyddio synnwyr cyffredin. Gan ein bod yn gwybod na ddylem godi batris i fyny o dan y rhewbwynt, gall newid syml mewn arferion gweithredu Gywiro hyn yn hawdd.

Cydbwyso

Os ydych chi'n adeiladu pecyn gyda mwy nag un gell mewn cyfres, bydd angen i chi gydbwyso'r celloedd yn y pecyn neu yn y gwefrydd.
Mae'n bwysig tynnu sylw dim ond oherwydd y gall rhywun wneud fideo neu flog YouTube sy'n dangos i chi sut i adeiladu pecyn, nid yw o reidrwydd yn golygu eu bod nhw'n gwybod yn union beth maen nhw'n ei wneud.
Y llinell waelod, mae angen i chi naill ai gydbwyso'ch celloedd â llaw, neu gydbwyso'ch celloedd yn weithredol. os ydych chi'n adeiladu un o'm prosiectau pecyn batri, AC rydych chi'n mynd i ddefnyddio'r pecyn hwnnw wrth ei wefru a'i ollwng ar yr un pryd, cydbwyso gweithredol yw'r ffordd i fynd. Ar y llaw arall, os ydych chi'n defnyddio'r pecyn hwnnw ar gyfer gollwng yn unig, gan fynd â nhw i'r cae i'w ryddhau, yna codi tâl unwaith y byddwch yn ôl adref, yn dechnegol nid oes angen unrhyw gydbwyso arnoch wrth ollwng y pecyn. Os ydych chi'n mynd i wefru'r celloedd fel pecyn 4s neu 3s cyflawn, bydd angen tâl balans arnoch chi, neu eu codi yn unigol. Wrth gwrs os ydych chi'n defnyddio batris 18650, a bod eich gwefrydd yn lletya codi mwy nag un gell ar y tro, rydych chi i gyd yn dda!

Dewis BMS

Mae'r paragraff canlynol yn ymwneud yn unig â'r rhai ohonoch a hoffai adeiladu pecyn batri cyflawn. Nawr eich bod wedi darllen y paragraffau uchod, rydych chi'n deall bod y folteddau rhwng ïon Lithiwm a ffosffad haearn lithiwm yn unigryw. Mae hyn hefyd yn golygu bod y BMS rydych chi'n eu defnyddio ar gyfer eich Pecynnau batri yn benodol i ïon lithiwm neu ffosffad haearn lithiwm. Gallwch ddod o hyd i amrywiaeth o wahanol fyrddau cydbwyso yn y prosiectau ar y sianel. Rydym yn dewis byrddau cydbwyso yn ôl y galluoedd yr ydym yn gofyn amdanynt. Cyn dewis bwrdd mae angen i ni wybod:

• Sawl amp yr ydym am ei dynnu trwy'r bwrdd
• Faint o gelloedd sydd mewn cyfres
• P'un a ddefnyddir ïon lithiwm neu gelloedd ffosffad haearn lithiwm
• A yw'r bwrdd yn cynnig cydbwyso celloedd (os ydych chi'n defnyddio BMS, ceisiwch un â chydbwyso celloedd bob amser)

Pan fydd y rhifau hyn gennych, gallwch eu defnyddio i ddewis y BMS cywir gan eich cyflenwr. Ni ddylech hyd yn oed fod yn edrych ar y pris nes eich bod yn deall eich gofynion. Dylech hefyd ofalu am werthwyr eBay ac Alibaba. Maent yn aml yn labelu byrddau BMS yn anghywir gyda galluoedd llawer mwy nag y maent yn ei ddarparu mewn gwirionedd. Felly defnyddiwch eich synnwyr cyffredin. Os gwn y byddaf yn tynnu 15 amp allan o BMS, byddaf fel arfer yn prynu un gan eBay sydd â sgôr o 30 amp.
Pam arall yr hoffech chi integreiddio BMS i'ch prosiect? Mae BMS da hefyd yn cynnig y nodweddion hyn:

• Amddiffyniad gor-foltedd
• Amddiffyniad dan-foltedd
• Amddiffyn cylched byr
• Cydbwyso

Pan fydd pobl yn dweud wrthych am beidio â defnyddio BMS neu nad oes angen cydbwyso, maent yn gwneud hynny heb ddeall yr amddiffyniad ychwanegol y mae BMS yn ei ddarparu. Bwyd i feddwl!

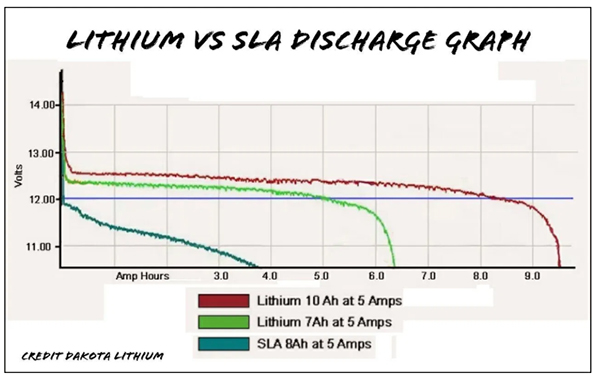

Graff Rhyddhau Lithiwm vs CLG

Weithiau ni waeth pa mor anodd yr wyf yn ceisio, mae gweithredwyr yn dal i ddal ar y rhith nad yw batri asid plwm wedi'i selio o'r un gallu yn ddim gwahanol na hyd yn oed yn well na phecyn ffosffad ïon lithiwm neu haearn lithiwm. Mae hyn fel arfer yn seiliedig ar y pris. Mae hynny'n nonsens llwyr!
Dyma ychydig o ffeithiau.

• Y prif reswm dros beidio â defnyddio batri asid plwm yw pwysau. Mae pecynnau ffosffad haearn lithiwm a lithiwm yn ffracsiwn o'r pwysau wrth gynnig mwy o ddwysedd celloedd. Mae hyn yn trosi'n fwy o amser gweithredu, neu'r gallu i bweru ein gêr am lawer hirach yn y maes, heb gynnydd mewn maint / pwysau.
• Mae gan fatris asid plwm bach wedi'u selio ostyngiad foltedd eithafol o dan lwyth trwm. Ni chawsant eu cynllunio ar gyfer cymwysiadau amperage uchel erioed. Mewn gwirionedd cynlluniwyd batris asid plwm wedi'u selio bach i gael llwyth bach arnynt dros gyfnod hir o amser. Gan gymhwyso'r 15 i 20 amp nodweddiadol o radio modern 100 wat, rydym yn profi cwymp foltedd sylweddol. Nid yw pecyn ïon lithiwm neu ffosffad haearn lithiwm wedi'i adeiladu'n iawn yn dangos yr un cwymp foltedd â batri asid plwm. Mewn gwirionedd dan lwyth, mae'r foltedd yn gymharol wastad wrth ollwng pecynnau ffosffad ïon lithiwm a haearn lithiwm.
• Un o'r Illusions am lithiwm-ion neu'r pecynnau batri ffosffad haearn lithiwm, yw “maen nhw'n anodd eu gwefru”. Mewn gwirionedd mae'n haws gwefru pecynnau ffosffad ïon lithiwm a haearn lithiwm na batri asid plwm wedi'i selio, os ydym yn agor ein meddyliau iddo yn unig. Y cyfan sydd angen i ni ei wybod yw faint o gelloedd sydd gennym mewn cyfres, a foltedd y celloedd unigol yn y pecyn. Yna defnyddiwch y rhif hwnnw i gymhwyso cerrynt cyson-foltedd cyson i'r pecyn. Mae hwn yn fathemateg sylfaenol! Nid oes foltedd arnofio nac unrhyw gamau wrth wefru pecynnau ffosffad lithiwm neu haearn lithiwm. Dim ond cyson-foltedd cyson-cerrynt. Pan fydd y batri yn cyrraedd brig ei gromlin foltedd, mae'n llawn. Dim arnofio, nac amsugno, .. mae'n llawn pan fydd yn cyrraedd brig ei gromlin foltedd.

Felly mae yna lawer o wybodaeth anghywir ar y rhyngrwyd. Mae hyd yn oed mwy ar YouTube, wedi'i yrru gan YouTubers sydd naill ai ddim yn gwybod neu heb wneud yr ymchwil. Nid eu slamio, ond mae'n bwysig i bob un ohonom wneud ein hymchwil ein hunain. Byddwn yn cytuno ei bod yn ymddangos y byddai batri asid plwm yn rhatach i'w brynu ar yr wyneb, na'r lithiwm-ion neu'r pecyn ffosffad haearn lithiwm. Mae cymaint o bethau eraill i edrych arnynt y tu hwnt i bris, sy'n rhoi'r ateb go iawn inni i'r cwestiwn hwnnw. Nid wyf hyd yn oed yn ystyried defnyddio batris asid plwm yn unrhyw un o'm prosiectau mwyach. Felly mae hynny'n gadael ïon lithiwm a ffosffad haearn lithiwm. Pa un ddylech chi ei ddefnyddio mewn prosiect? Wel dyma sut dwi'n dewis.

• Os ydw i'n ceisio mynd yn ultralight yn teithio cryn bellter ar droed, mae'n debyg mai ïon lithiwm yw'r ffordd orau i fynd. Mae dwysedd celloedd mwy yn rhoi amser rhedeg hirach yn y pecyn llai na ffosffad haearn lithiwm,
• Os ydw i'n chwilio am rywbeth hawdd i weithio gydag ef, mwy o oriau wat dros y 3S Li-Ion, lle'r oeddwn i wedi ei ddefnyddio'n draddodiadol mewn batri CLG, LiFePO4 yw'r dewis gorau.
• Os ydw i'n chwilio am y buddsoddiad gorau ar gyfer batris storio mewn generadur solar oddi ar y grid, mae cylchoedd 1500-2000, cynnal a chadw sero, a 10 mlynedd neu fwy yn swnio'n eithaf anhygoel.

Fel unrhyw beth yn y byd, mae canlyniadau ein prosiectau yn seiliedig ar yr ymchwil a wnawn. Rwy'n aml yn cael beirniadaeth am beidio â chyhoeddi cymaint o fideos, ond pan fyddwch chi'n gwneud yr ymchwil a'r gwaith cefndir, mae'n amhosib taflu unrhyw hen fideo briwsionllyd bob dydd. Felly hefyd y dynion ymchwil. Yn y diwedd, bydd yn werth chweil.

Teithio gyda batris Lithiwm

Mae rheolau yn newid o un awdurdodaeth i'r llall mor hawdd ag y mae dydd yn troi'n nos. Ar hyn o bryd mae'n ymddangos bod y cyfyngiadau trymaf ar fatris lithiwm i'w cael yn hedfan i mewn neu allan o Ogledd America. Yn ôl gwefannau FAA a TSA, gellir caniatáu batris lithiwm â mwy na 100 awr wat mewn bagiau cario ymlaen gyda chymeradwyaeth cwmni hedfan, ond maent wedi'u cyfyngu i ddwy fatris sbâr i bob teithiwr. Gwaherddir batris lithiwm rhydd mewn bagiau wedi'u gwirio. Nid yw'r FAA na'r TSA yn gwneud unrhyw wahaniaeth rhwng ïon lithiwm neu ffosffad haearn lithiwm.
